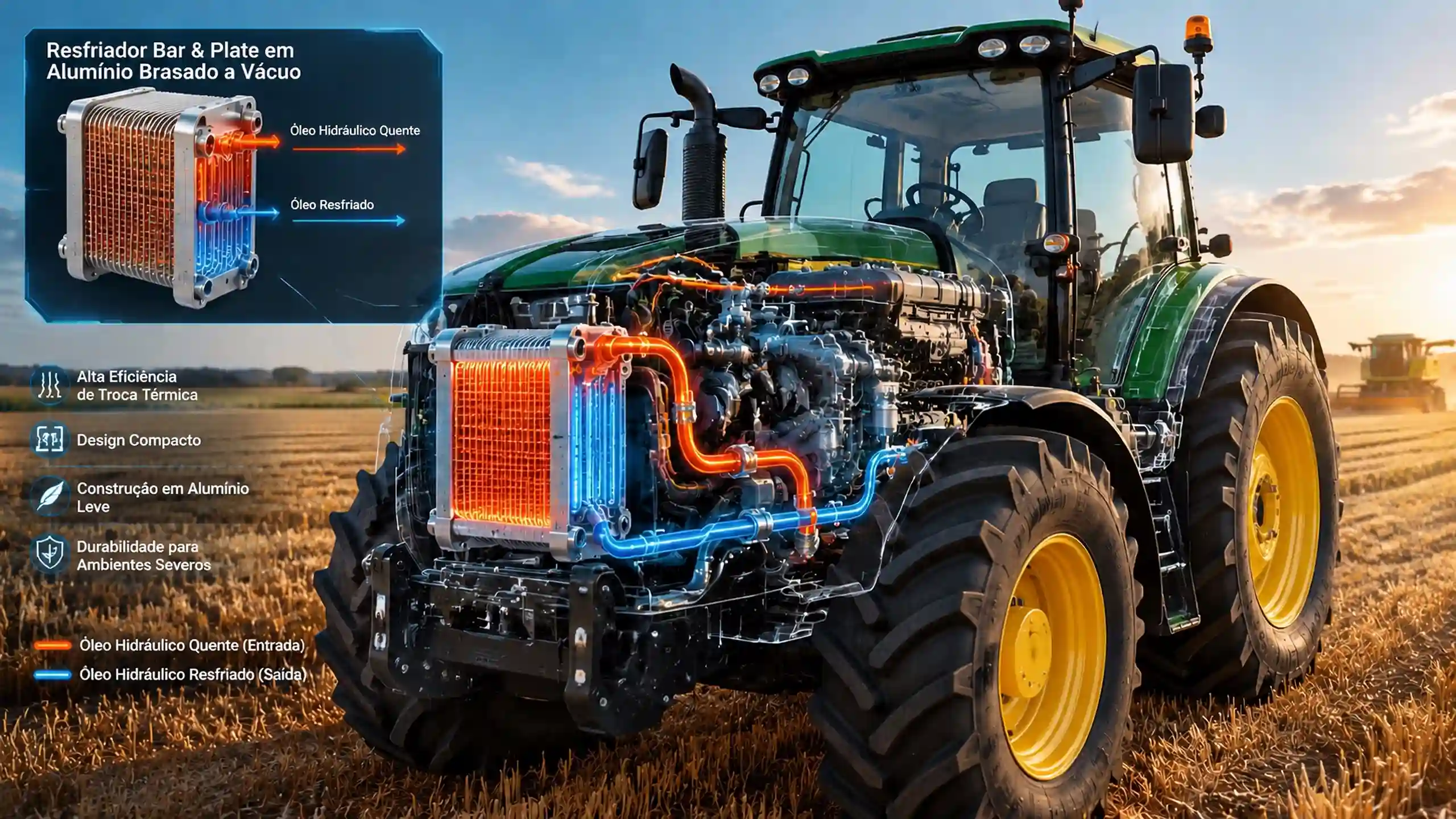

Como escolher o resfriador de óleo hidráulico correto para tratores agrícolas?

Resposta técnica direta: para escolher o resfriador de óleo hidráulico correto de um trator agrícola, confirme a vazão que realmente passa pelo circuito, o calor gerado no ciclo de trabalho, a perda de carga permitida e a capacidade de limpeza no ambiente da lavoura. A potência do motor ou o número de fileiras do núcleo, isoladamente, não definem a seleção.

1. Vazão: use o fluxo máximo que o cooler verá, incluindo retorno, válvulas de alívio e operação com óleo frio.
2. Calor: calcule a potência perdida em pressão e vazão durante o ciclo; 20%–30% da potência instalada serve apenas como triagem inicial.
3. Perda de carga: respeite o limite do sistema, não um valor fixo de 1,5 bar.
4. Ambiente: palha, poeira, altitude, recirculação e intervalo de limpeza alteram o desempenho tanto quanto a área do núcleo.

Comece pela vazão e pela perda de carga

A primeira informação não é o tamanho do cooler, mas o fluxo que ele receberá. Em tratores agrícolas, a vazão pode variar entre a direção, o sistema de levante, os controles remotos e implementos conectados ao circuito.

Registre:

• Vazão máxima da bomba e vazão contínua de trabalho
• Fração do fluxo que retorna pelo cooler
• Pressão de alívio e sequência de acionamento das válvulas
• Viscosidade do óleo na partida e em regime
• Comprimento, diâmetro e curvas das mangueiras
• Perda de carga admissível no retorno

A perda de carga não pode ser escolhida apenas pelo catálogo do cooler. O limite depende da bomba, do filtro, das válvulas, do cilindro e da arquitetura do circuito. Um valor como 1,5 bar pode ser um critério de projeto em determinada máquina, mas não é uma regra válida para todos os tratores.

Com vazão e pressão medidas, a perda de potência hidráulica pode ser estimada por:

P = (Δp × Q) / 600

Onde P está em kW, Δp em bar e Q em L/min. O resultado indica a potência convertida em calor naquele trecho, mas o projeto deve considerar o ciclo completo e não apenas um único ponto.

Calcule o calor gerado no ciclo de trabalho

Um percentual fixo de 20% a 30% da potência instalada pode ajudar em uma estimativa preliminar, porém não substitui o balanço térmico. O calor depende de onde ocorre a queda de pressão, por quanto tempo o circuito permanece em carga e qual fração do fluxo realmente atravessa o cooler.

Registre o ciclo do trator:

• Operação em campo com implemento
• Levante e descida do equipamento
• Direção e acionamentos auxiliares
• Alívio da válvula de segurança
• Deslocamento em estrada
• Tempo em marcha lenta e tempo em carga máxima

Se a perda de pressão medida for, por exemplo, 12 bar com 80 L/min no trecho relevante, a estimativa de potência perdida será aproximadamente 1,6 kW. Esse número deve ser somado aos demais pontos que geram calor e comparado ao calor total rejeitado pelo sistema.

Escolha as aletas pensando na lavoura, não apenas no catálogo

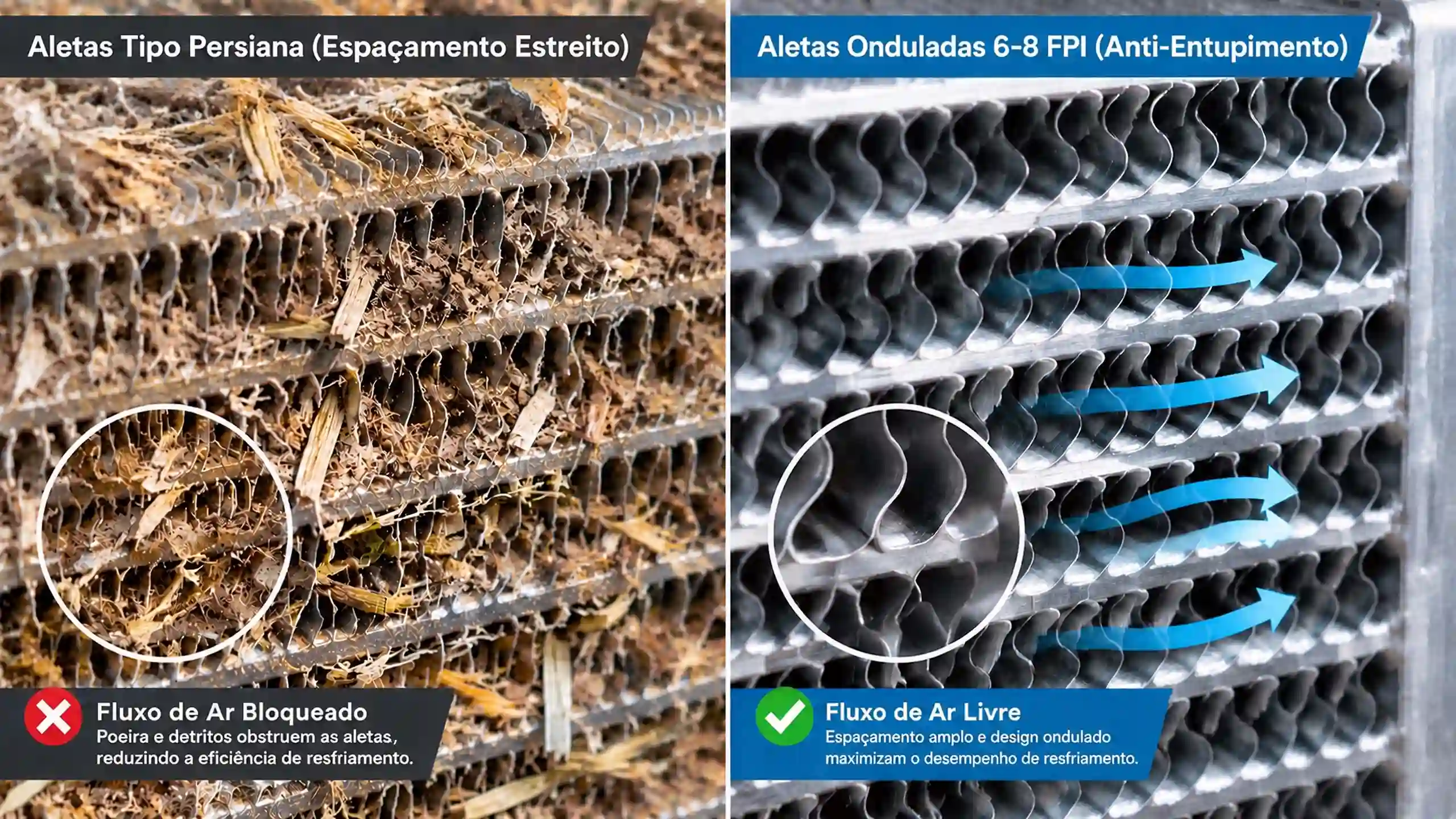

Em ambientes agrícolas, palha, poeira e resíduos de colheita podem fechar a passagem de ar entre as aletas. Uma geometria com mais área de troca térmica pode não ser a melhor escolha se ela não puder ser limpa.

As aletas onduladas ou aletas abertas com 6 a 8 FPI costumam ser avaliadas em aplicações com muita sujeira porque deixam passagens maiores e facilitam a remoção de resíduos. Isso não significa que qualquer núcleo de 6–8 FPI esteja automaticamente protegido: o espaçamento, o formato da aleta, a posição do ventilador e o acesso ao núcleo também importam.

Aletas tipo persiana podem oferecer boa troca térmica em ambiente limpo, mas tendem a reter poeira e palha. A decisão deve ser tomada em conjunto com:

• Carga térmica real
• Vazão e perda de carga
• Tipo de material vegetal
• Frequência de limpeza
• Acesso à face do núcleo
• Pressão do ar de limpeza
• Custo de parada para manutenção

Confirme a pressão de trabalho e os picos do circuito

A pressão de operação de um cooler de retorno é diferente da pressão máxima do sistema. O componente pode ver picos durante o acionamento de um implemento, o fim de curso de um cilindro ou a atuação de uma válvula.

Se o projeto exigir picos de 25 bar, a pergunta correta é: qual é a pressão de prova, a pressão de ruptura e a vida em fadiga do núcleo? Não basta declarar que todo cooler bar and plate suporta 25 bar.

Solicite ou confirme:

• Pressão contínua na linha do cooler
• Pressão máxima e duração dos picos
• Quantidade de ciclos por turno
• Pressão de prova e critério de vazamento
• Temperatura do óleo na condição de pico
• Vibração e esforço nas conexões

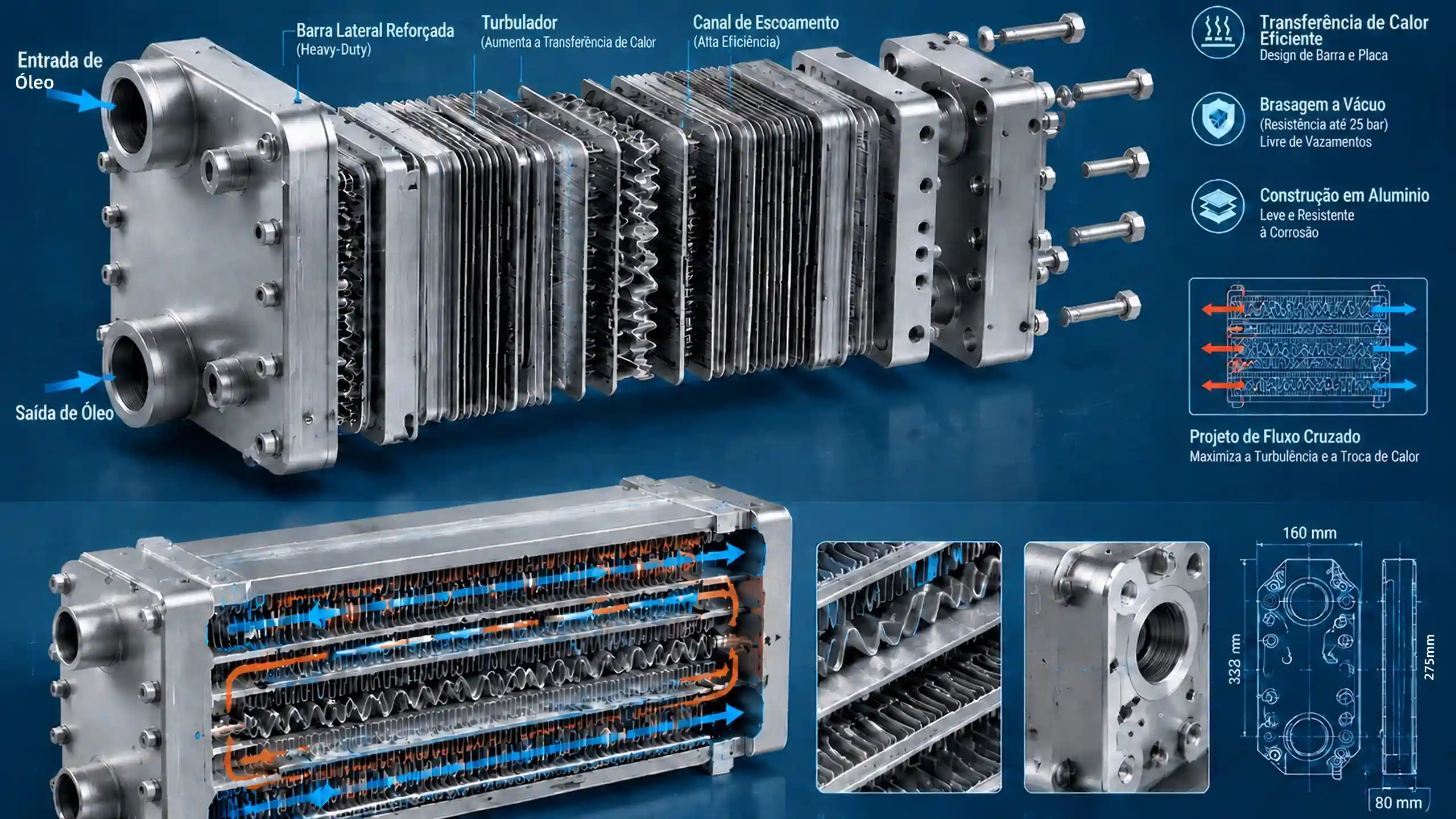

Selecione o núcleo bar-and-plate como um sistema

O núcleo de alumínio brasado a vácuo tipo barra e placa é indicado para circuitos que precisam de alta integridade, boa compactação e resistência à pressão. A classificação final depende do desenho do canal, da espessura do material, da liga, do processo de brasagem e dos testes.

Ventilador, capô e calor de retorno

O ventilador precisa vencer a resistência do núcleo, do capô e de qualquer trocador instalado em série. A vazão nominal do ventilador não é suficiente para prever o desempenho dentro do trator, especialmente quando a colheitadeira ou o trator trabalha em temperatura alta e com poeira.

Verifique:

• Curva do ventilador com a densidade do ar na temperatura de trabalho
• Distância entre ventilador, capô e núcleo
• Recirculação do ar quente
• Entrada de ar limpa e protegida
• Correia, motor hidráulico ou acionamento elétrico
• Nível de ruído e sentido de rotação
• Espaço para limpeza sem desmontar o sistema

Teste e aceitação no campo

A aprovação do resfriador deve incluir mais do que uma inspeção visual. Registre a temperatura do óleo, a vazão, a perda de carga e a temperatura ambiente antes e depois da instalação. Em condições de campo, faça uma inspeção após o primeiro período de trabalho para verificar a obstrução das aletas e a estabilidade das conexões.

Um plano de aceitação útil inclui:

Dados para solicitar uma cotação

Para revisar o resfriador de óleo hidráulico de um trator agrícola, envie:

• Modelo e potência do trator
• Vazão e pressão do circuito hidráulico
• Temperatura de entrada e saída desejadas
• Limite de perda de carga no retorno
• Temperatura ambiente e altitude
• Desenho do capô e espaço disponível
• Fotos do núcleo, ventilador e mangueiras
• Tipo de óleo e viscosidade
• Quantidade de picos de pressão por ciclo
• Histórico de entupimento ou superaquecimento

Para uma revisão térmica completa, consulte o guia de cálculo de trocadores barra e placa e o serviço de engenharia OEM/ODM.

Perguntas frequentes

Qual resfriador de óleo hidráulico escolher para um trator agrícola?

O resfriador deve ser escolhido pela vazão real que passa pelo circuito, pelo calor gerado no ciclo, pela perda de carga admissível, pela temperatura ambiente e pela sujeira do campo. Não existe um modelo universal baseado apenas na potência do motor.

6 a 8 FPI resolvem o entupimento das aletas?

Aletas com 6 a 8 FPI oferecem passagens mais abertas e podem facilitar a limpeza, mas não garantem ausência de entupimento. O formato da aleta, o acesso ao núcleo, o ventilador, a palha e o intervalo de limpeza também influenciam o resultado.

Posso usar aletas persianas no resfriador agrícola?

Aletas persianas podem aumentar a troca de calor em condições limpas, mas tendem a reter poeira e resíduos vegetais. A escolha deve considerar a carga térmica, o ambiente e o plano de limpeza; em condições muito sujas, uma geometria mais aberta pode ser mais adequada.

Um resfriador bar and plate suporta 25 bar?

A pressão admissível depende do projeto do núcleo, da espessura dos materiais, das soldas ou brazagem, dos testes e do tipo de ciclo. Se o circuito exigir picos de 25 bar, a pressão de prova e a fadiga devem ser confirmadas no desenho, sem assumir que todo cooler bar and plate possui a mesma classificação.

Qual deve ser a perda de carga máxima no retorno do cooler?

O limite deve ser informado pelo fabricante do trator ou calculado para o sistema completo. Valores como 1,5 bar podem ser usados como referência em um projeto específico, mas não devem ser aplicados universalmente a todos os circuitos hidráulicos agrícolas.

Precisa definir o resfriador do seu trator?

Envie a vazão, a pressão, o limite de perda de carga, as temperaturas e as fotos da instalação. Nossa equipe pode revisar o calor do ciclo, a geometria do núcleo, as aletas e o ventilador antes de confirmar a cotação.

Solicitar cotação do resfriador hidráulico
